HNA 400-HT

核心优势

1，可完全替换哈里伯顿 HT400 及其他国际主流泵流体端。

2，高端锻件材质，性能优于 API 6A 标准，支持材质定制。

3，锻件带专属热处理编号全程可追溯，通过力学检测与超声波探伤。

4，抗拉、抗冲击性能突出，耐高压、耐腐蚀。

5，流道内壁自增强 / 冷滚压强化，大幅延长使用寿命。

6，结构紧凑轻量化，便于现场安装与检修。

7，额定最高工作压力可达 20000PSI。

8，适配酸化、固井、砾石充填、带压作业，可定制 API / 非标规格。

技术参数

结构介绍

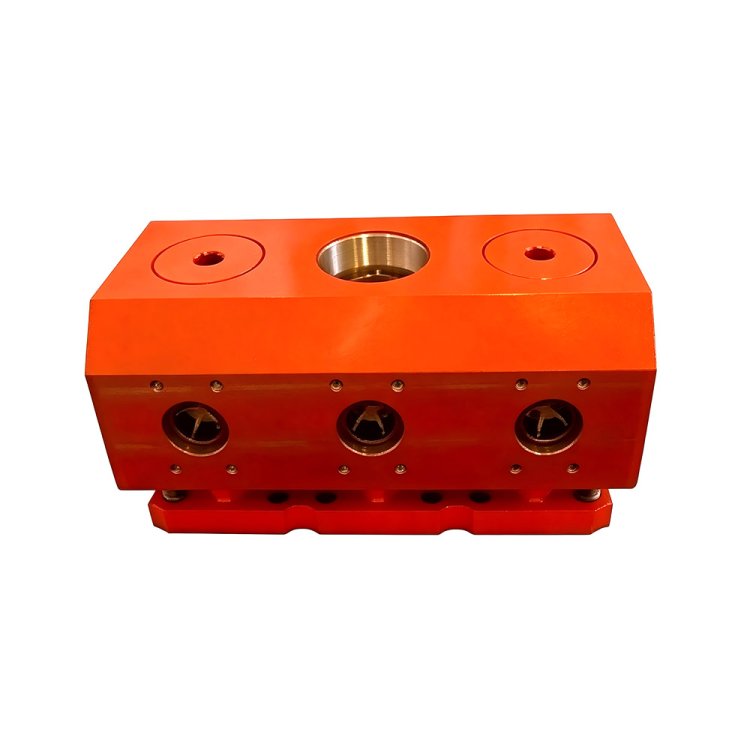

本液力端为适配 HNA 400-HT 柱塞泵的整体高压锻件总成，模块化设计便于检修维护，完全符合 API 7K 规范。

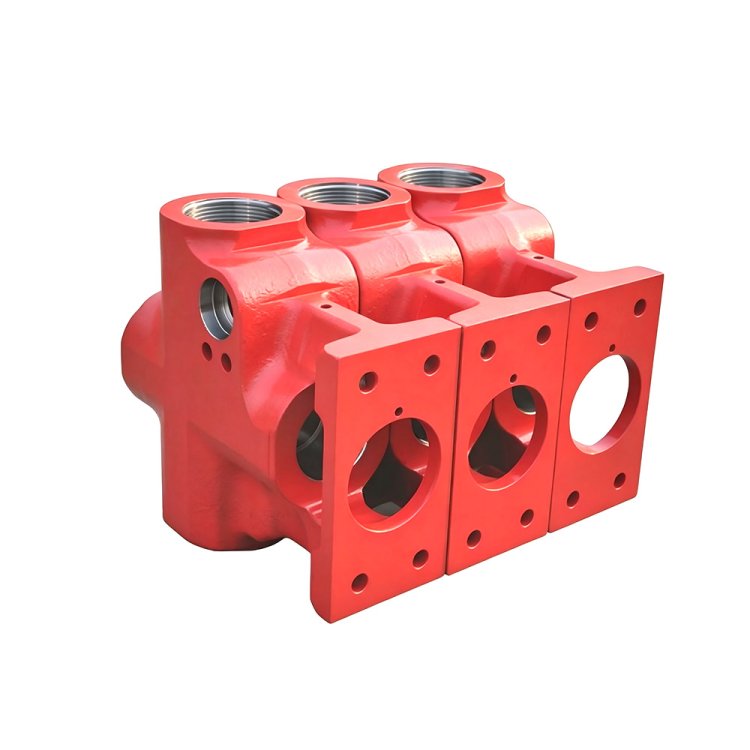

主体锻件

采用整体 SAE 4330 合金钢锻打成型，抗拉强度高、耐磨抗腐蚀，构成流体吸入与排出的主承压腔体。

吸排液阀总成

每个柱塞缸配备独立阀孔，装配 17-4PH 材质阀座、阀芯与复位弹簧；快开式阀盖无需拆卸整体即可快速更换阀组。

柱塞与填料腔

精密加工填料孔，适配多层 HNBR 盘根组件；支持 2.0/2.25/2.5/2.75 英寸多规格柱塞互换，内置润滑通道用于填料冷却润滑。

高压连接接口

大口径吸入法兰保障进液稳定；标配高压排出接口连接压裂管线，采用金属环垫密封，最高工作压力下无渗漏。

拉杆安装耳座

两侧一体成型安装耳座用于装配拉紧拉杆，紧密锁紧液力端与动力端，可承受长期连续作业产生的内部高压。

适配品牌

Halliburton，SPM，Jereh，Serva，Gardner Denver

应用行业

陆上、海上油气勘探开发行业

油田井下作业与储层改造服务行业

高压井下工程施工领域

油田压裂、酸化、固井工程服务行业

连续油管、带压作业服务行业

常见问题

问：这款 HNA 400-HT 液力端能否与哈里伯顿原厂 HT-400 泵完全互换？

答：可以。所有安装尺寸、阀孔、拉杆孔、连接法兰均符合原厂 HT-400 标准，柱塞、阀总成、盘根套件可直接替换，无需二次机加工。

问：该液力端本体采用什么材质，是否满足 API 7K 规范？

答：整体 SAE 4330V 合金钢锻件并整体热处理，完全符合 API 7K 标准，材质热处理编号完整可追溯，适用于油田井下作业。

问：此液力端最大工作压力是多少，有哪些可选柱塞规格？

答：额定最大工作压力 15000 磅 / 平方英寸；可选柱塞直径 2.0 英寸、2.25 英寸、2.5 英寸、2.75 英寸，可按需切换高压小排量或大排量工况。

问：400-HT 液力端适用于哪些作业场景？

答：适配三缸泵固井、酸化、压井、挤注水泥、管道试压等工艺，广泛用于陆上油气储层改造与修井作业。

问：液力端本体质保多久？易损件是否包含在质保范围内？

答：锻件本体质保 12 个月；柱塞、阀座、HNBR 盘根、弹簧等消耗件因作业磨损不在质保范围内。

问：如何延长液力端使用寿命，避免冲蚀开裂？

答：保证充足吸入压力防止气蚀；酸化工况选用防腐配套盘根；定期检查阀座并及时更换磨损配件；严格按照操作手册把控盘根压盖紧固扭矩。

工作原理

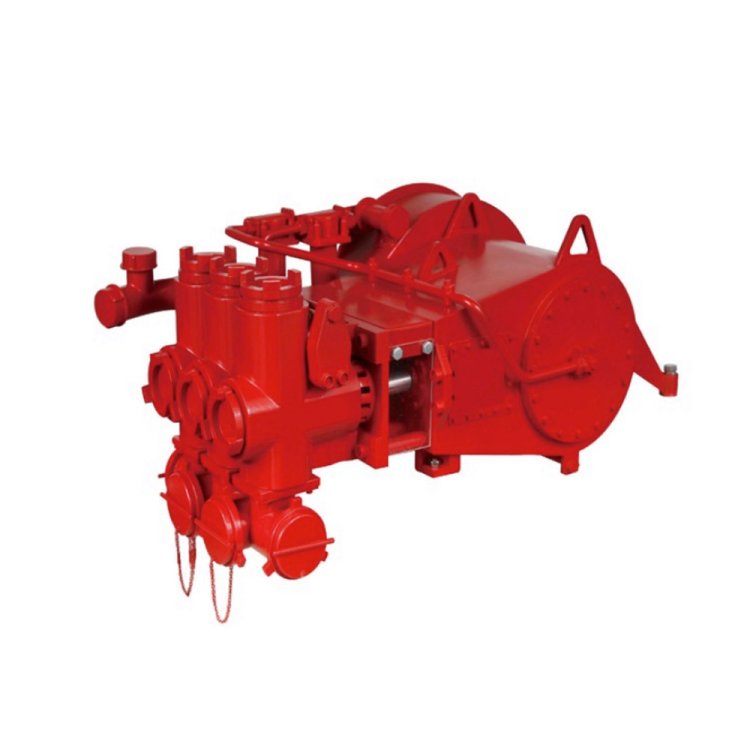

液力端是配套三缸动力端的高压增压部件，依靠柱塞往复运动完成介质吸入与高压排出。

吸入行程：柱塞向后回缩，液力端内腔容积变大、压力降低，吸入阀开启，固井 / 压裂介质进入缸腔，排出阀保持关闭；

排出行程：柱塞向前推进，内腔容积压缩、压力快速升高，吸入阀紧闭，排出阀打开，介质被挤压输送至高压管线；

三组缸体错峰交替循环工作，稳定输出流量，减小压力波动；

内置盘根润滑通道持续为柱塞密封组件供油，降低摩擦损耗，防止介质渗漏。
