压裂泵阀箱

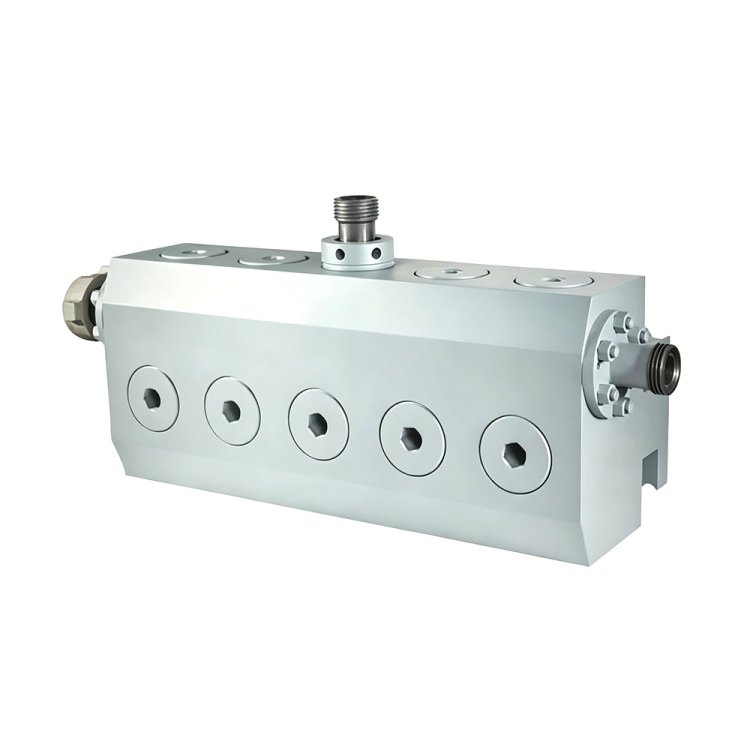

HNA 2500-QWS 五缸压裂泵液力端阀箱

(0) 评论

产品描述：

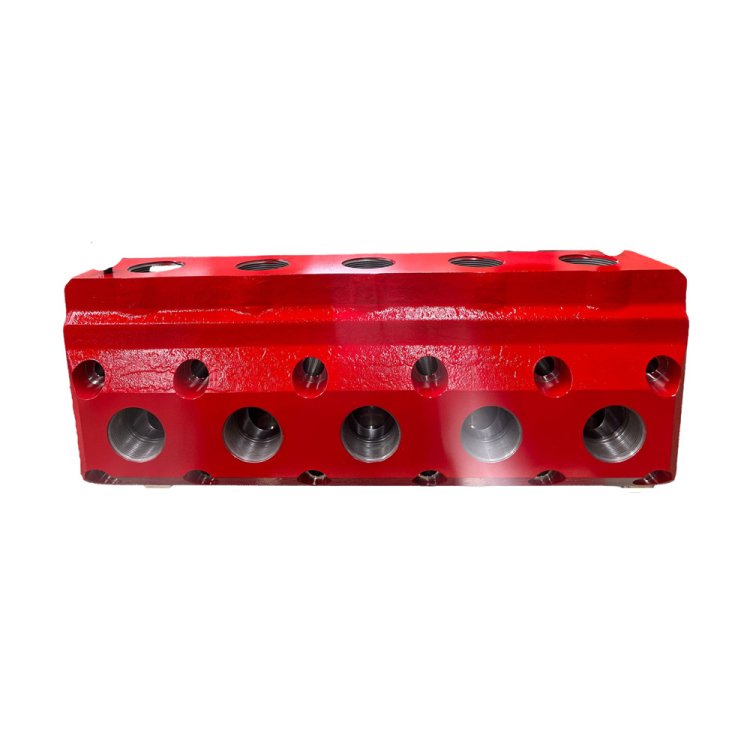

HNA 2500-QWS 五缸压裂泵液力端阀箱为五柱塞压裂泵一体式锻打核心承压部件，可与 SPM QWS2500 原厂液力端完全互换。

产品采用高压合金钢整体锻造 + 国际高端热处理工艺，内腔配置自增强强化工艺，额定最高工作压力 20000PSI；原材料检测、无损探伤全部遵循 ASTM 与 API 6A 规范，单件全流程质量可追溯。

本产品适配长周期重载连续压裂施工，适用于高含砂、高压、大排量油气储层改造；同时可提供 2000/2700/2800 制动马力等级液力端定制，API 标准与非标规格均可生产。

售后服务

全周期技术支持
从售前技术咨询到售后运维、问题诊断，专业团队全程伴随，确保设备高效运转。
全球库存与敏捷交付
依托完善的全球供应链与战略性库存，承诺准时、可靠交付，绝不让您的项目进度等待。
24/7 快速响应
全年无休的待命服务，确保您在任何时间、任何地点都能获得即时支持。

立即咨询

产品详情

核心优势

采用全球首创 30000 吨多向模锻工艺，与美国哥伦比亚大学联合研发，突破传统自由锻液压阀箱的技术局限。

阀体整截面硬度均匀性稳定控制在 HB15 以内，十字孔位置硬度差值≤HB20；传统自由锻硬度差超 HB50~HB60，产品使用寿命提升 30% 以上。

完整连续金属流线沿十字孔内腔轮廓分布，机加工无流线切断，大幅提升高压携砂流体脉冲冲击下的抗疲劳性能。

精加工后可完整保留整体淬硬层，抗冲击、耐腐蚀性能优异，锻坯内部金相组织均匀。

锻坯所有位置力学性能（抗拉强度、屈服强度、冲击功、硬度）基本一致，晶粒度可达 8 级，晶粒尺寸均匀可控。

优化机加工流程，非工作面保留原始锻造、热处理表层，大幅缩短加工周期，具备极具竞争力的定价优势。

采用电渣重熔钢锭原材料，从源头消除芯部疏松，杜绝内部缩孔、组织松散，避免长期高压交变载荷下十字孔产生疲劳裂纹。

1200℃高温下 30000 吨全方位挤压成型，内部组织均匀致密；产品已在中石油、中石化大型压裂施工现场验证并批量应用。

技术参数

柱塞直径	每转排量	不同冲次下的排量和压力(冲次)
	PER REV	DISPLACEMENT AT PUMP STROKES PER MINUTE
		100		150		200		250		330
英寸	加仑/冲	加仑/分	PSI	加仑/分	PSI	加仑/分	PSI	加仑/分	PSI	加仑/分	PSI
(毫米)	(升/冲)	(升/分)	(Mpa)	(升/分)	(Mpa)	(升/分)	(Mpa)	(升/分)	(Mpa)	(升/分)	(Mpa)
Inch	Gal/rev	GPM		GPM		GPM		GPM		GPM
(mm)	(Liter/rev)	(LPM)		(LPM)		(LPM)		(LPM)		(LPM)
4''	2.17	241	15315	326	11830	434	8886	543	7102	716	5386
-101.6	-8.2	-912	-106	-1234	-82	-1643	-61	-2055	-49	-2710	-37
41/2"	2.75	305	12100	413	9338	550	7012	688	5605	908	4247
-114.3	-10.4	-1154	-84	-1563	-65	-2082	-48	-2604	-39	-3437	-29
5"	3.4	377	9800	510	7562	680	5671	850	4537	1122	3437
-127	-12.9	-1427	-68	-1930	-52	-2574	-39	-3217	-32	-4247	-24
51/2"	4.11	456	8100	617	6250	822	4692	1028	3751	1356	2844
-139.7	-15.6	-1726	-56	-2335	-43	-3111	-32	-3891	-26	-5132	-20
输入功率：制动马力		2400		2500		2500		2500		2500
输入功率：制动马力		-1790		-1866		-1866		-1866		-1866

结构介绍

整体锻件主体,五组进出液阀腔,后侧柱塞安装腔体,连接紧固结构

应用行业

陆上大型页岩气、致密油大排量加砂压裂作业

海上平台五缸泵储层改造、酸化增产施工

深井高压压裂、基质酸化改造工程

煤层大排量水力压裂瓦斯抽采、卸压增透

地热井高压储层改造、高压注水采热

工业重载高压流体输送、管线高压试压工况

常见问题

问：多向模锻阀箱与传统自由锻阀箱的核心区别是什么？

答：传统自由锻仅采用简单镦拔成型，坯料内部存在芯部气孔、金属流线杂乱断裂，截面硬度差超 50HB，十字孔易产生疲劳裂纹，使用寿命短；我司 30000 吨多向模锻从全方位挤压坯料，消除内部缺陷，金属流线完整包裹十字流道，硬度差控制在 HB15 内，整体使用寿命提升 30%。

问：传统自由锻工艺生产的液压阀箱为何使用寿命短、寿命不稳定？

答：两大核心原因：①自由锻工艺无法消除钢锭芯部疏松，会在十字孔位置形成缩孔，长期高压脉冲冲击下产生疲劳裂纹；②自由锻锻造参数、加热周期不稳定，同批次产品力学性能差异大，抗疲劳性能波动严重。

问：这款新型多向模锻阀箱是否支持与 SPM、哈里伯顿等主流品牌原装液力端互换？

答：可以。我司模锻阀箱完全遵循国际主流泵型原装尺寸、孔位、接口标准，无需改动即可直接装机替换，兼容 TWS2250、QWS2500 等三缸、五缸压裂泵液力端。

问：每件多向模锻阀箱可配套提供哪些检测报告与证书？

答：每件产品标注独立热处理溯源编号，可配套提供 ASTM A370 力学性能检测报告、ASTM A388 超声波探伤报告、电渣重熔材质证明、晶粒度检测报告、硬度均匀性检测报告。

问：该模锻工艺能否生产不同马力规格的定制液力端阀箱？

答：可以。可定制 2000、2250、2500、2700、2800 制动马力三缸、五缸压裂泵液力端，API 标准款与非标特殊结构均可定制。
